Page 84 - Дисертація ГРЕДІЛЬ_ФМІ

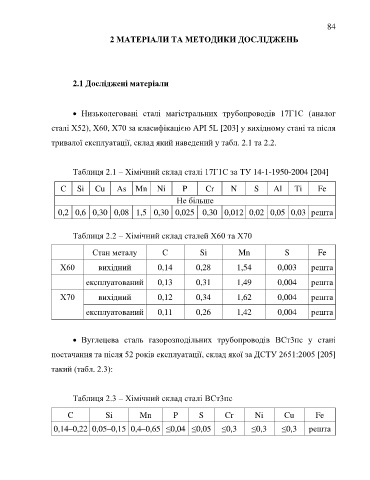

84

2 МАТЕРІАЛИ ТА МЕТОДИКИ ДОСЛІДЖЕНЬ

2.1 Досліджені матеріали

• Низьколеговані сталі магістральних трубопроводів 17Г1С (аналог

сталі Х52), Х60, Х70 за класифікацією API 5L [203] у вихідному стані та після

тривалої експлуатації, склад який наведений у табл. 2.1 та 2.2.

Таблиця 2.1 – Хімічний склад сталі 17Г1С за ТУ 14-1-1950-2004 [204]

С Si Cu As Mn Ni P Cr N S Al Ti Fe

Не більше
0,2 0,6 0,30 0,08 1,5 0,30 0,025 0,30 0,012 0,02 0,05 0,03 решта

Таблиця 2.2 – Хімічний склад сталей Х60 та Х70

Стан металу С Si Mn S Fe
Х60 вихідний 0,14 0,28 1,54 0,003 решта

експлуатований 0,13 0,31 1,49 0,004 решта

Х70 вихідний 0,12 0,34 1,62 0,004 решта

експлуатований 0,11 0,26 1,42 0,004 решта

• Вуглецева сталь газорозподільних трубопроводів ВСт3пс у стані

постачання та після 52 років експлуатації, склад якої за ДСТУ 2651:2005 [205]

такий (табл. 2.3):

Таблиця 2.3 – Хімічний склад сталі ВСт3пс

C Si Mn P S Cr Ni Cu Fe

0,14–0,22 0,05–0,15 0,4–0,65 ≤0,04 ≤0,05 ≤0,3 ≤0,3 ≤0,3 решта
