90
Під час випробувань реєстрували діаграму навантаження в координатах

“сила F – переміщення активного тримача Δ”, яку перебудувати в діаграму

“напруження σ – деформація δ”.
Для механічних та корозійно-механічних випробувань високоміцних

арматурних прутків використано випробувальну машину MTS Alliance RF/200
(рис. 2.4), оснащену спеціальними тримачами для випробування гладких

стержнів, що мінімізують проковзування за розтягу.

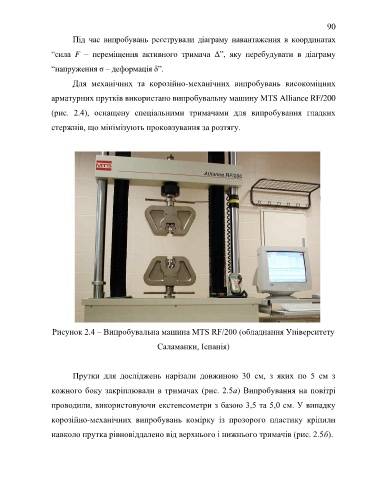

Рисунок 2.4 – Випробувальна машина MTS RF/200 (обладнання Університету

Саламанки, Іспанія)

Прутки для досліджень нарізали довжиною 30 см, з яких по 5 см з

кожного боку закріплювали в тримачах (рис. 2.5а) Випробування на повітрі
проводили, використовуючи екстенсометри з базою 3,5 та 5,0 см. У випадку

корозійно-механічних випробувань комірку із прозорого пластику кріпили

навколо прутка рівновіддалено від верхнього і нижнього тримачів (рис. 2.5б).
