Page 94 - Дисертація ГРЕДІЛЬ_ФМІ

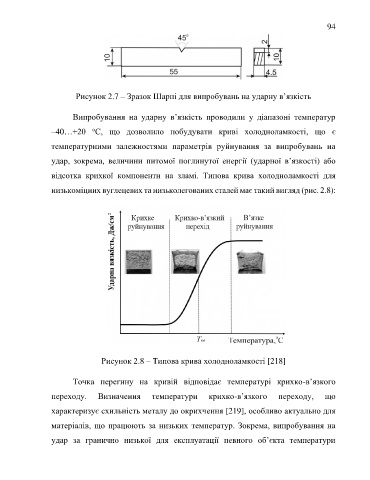

94

Рисунок 2.7 – Зразок Шарпі для випробувань на ударну в’язкість

Випробування на ударну в’язкість проводили у діапазоні температур
о
–40…+20 С, що дозволило побудувати криві холодноламкості, що є
температурними залежностями параметрів руйнування за випробувань на

удар, зокрема, величини питомої поглинутої енергії (ударної в’язкості) або

відсотка крихкої компоненти на зламі. Типова крива холодноламкості для

низькоміцних вуглецевих та низьколегованих сталей має такий вигляд (рис. 2.8):

Рисунок 2.8 – Типова крива холодноламкості [218]

Точка перегину на кривій відповідає температурі крихко-в’язкого

переходу. Визначення температури крихко-в’язкого переходу, що

характеризує схильність металу до окрихчення [219], особливо актуально для

матеріалів, що працюють за низьких температур. Зокрема, випробування на

удар за гранично низької для експлуатації певного об’єкта температури
