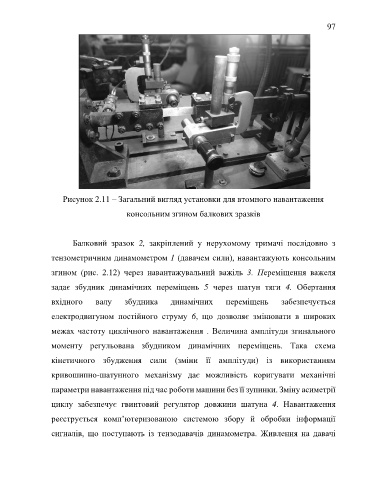

Рисунок 2.11 – Загальний вигляд установки для втомного навантаження

консольним згином балкових зразків

Балковий зразок 2, закріплений у нерухомому тримачі послідовно з

тензометричним динамометром 1 (давачем сили), навантажують консольним

згином (рис. 2.12) через навантажувальний важіль 3. Переміщення важеля

задає збудник динамічних переміщень 5 через шатун тяги 4. Обертання

вхідного валу збудника динамічних переміщень забезпечується

електродвигуном постійного струму 6, що дозволяє змінювати в широких

межах частоту циклічного навантаження . Величина амплітуди згинального

моменту регульована збудником динамічних переміщень. Така схема

кінетичного збудження сили (зміни її амплітуди) із використанням

кривошипно-шатунного механізму дає можливість коригувати механічні

параметри навантаження під час роботи машини без її зупинки. Зміну асиметрії

циклу забезпечує гвинтовий регулятор довжини шатуна 4. Навантаження

реєструється комп’ютеризованою системою збору й обробки інформації

сигналів, що поступають із тензодавачів динамометра. Живлення на давачі
