101
кривої розраховані значення J-інтеграла обов’язково повинні бути присутні у

виділених областях .

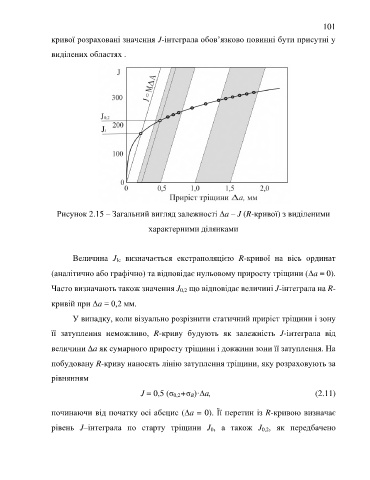

Рисунок 2.15 – Загальний вигляд залежності a – J (R-кривої) з виділеними

характерними ділянками

Величина J Іc визначається екстраполяцією R-кривої на вісь ординат

(аналітично або графічно) та відповідає нульовому приросту тріщини (a = 0).

Часто визначають також значення J 0,2 що відповідає величині J-інтеграла на R-

кривій при a = 0,2 мм.

У випадку, коли візуально розрізнити статичний приріст тріщини і зону

її затуплення неможливо, R-криву будують як залежність J-інтеграла від

величини a як сумарного приросту тріщини і довжини зони її затуплення. На

побудовану R-криву наносять лінію затуплення тріщини, яку розраховують за

рівнянням

J = 0,5 (σ 0,2+σ В)·a, (2.11)

починаючи від початку осі абсцис (a = 0). Її перетин із R-кривою визначає

рівень J–інтеграла по старту тріщини J 0, а також J 0,2, як передбаченo
