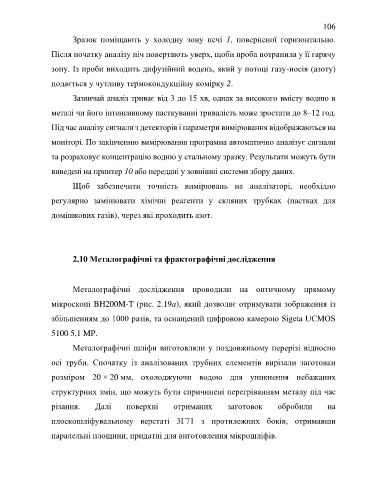

106
Зразок поміщають у холодну зону печі 1, поверненої горизонтально.

Після початку аналізу піч повертають уверх, щоби проба потрапила у її гарячу

зону. Із проби виходить дифузійний водень, який у потоці газу-носія (азоту)

подається у чутливу термокондукційну комірку 2.
Зазвичай аналіз триває від 3 до 15 хв, однак за високого вмісту водню в

металі чи його інтенсивному пасткуванні тривалість може зростати до 8–12 год.

Під час аналізу сигнали з детекторів і параметри вимірювання відображаються на

моніторі. По закінченню вимірювання програмна автоматично аналізує сигнали

та розраховує концентрацію водню у стальному зразку. Результати можуть бути

виведені на принтер 10 або передані у зовнішні системи збору даних.
Щоб забезпечити точність вимірювань на аналізаторі, необхідно

регулярно замінювати хімічні реагенти у скляних трубках (пастках для

домішкових газів), через які проходить азот.

2.10 Металографічні та фрактографічні дослідження

Металографічні дослідження проводили на оптичному прямому

мікроскопі BH200M-T (рис. 2.19а), який дозволяє отримувати зображення із

збільшенням до 1000 разів, та оснащений цифровою камерою Sigeta UCMOS

5100 5,1 MP.

Металографічні шліфи виготовляли у поздовжньому перерізі відносно

осі труби. Спочатку із аналізованих трубних елементів вирізали заготовки

розміром 20 × 20 мм, охолоджуючи водою для уникнення небажаних

структурних змін, що можуть бути спричинені перегріванням металу під час

різання. Далі поверхні отриманих заготовок обробили на

плоскошліфувальному верстаті 3Г71 з протилежних боків, отримавши

паралельні площини, придатні для виготовлення мікрошліфів.
