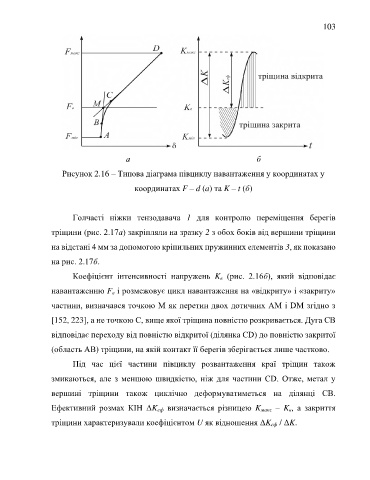

Рисунок 2.16 – Типова діаграма півциклу навантаження у координатах у
координатах F – d (a) та K – t (б)
Голчасті ніжки тензодавача 1 для контролю переміщення берегів
тріщини (рис. 2.17а) закріпляли на зразку 2 з обох боків від вершини тріщини
на відстані 4 мм за допомогою кріпильних пружинних елементів 3, як показано
на рис. 2.17б.
Коефіцієнт інтенсивності напружень K в (рис. 2.16б), який відповідає
навантаженню F в і розмежовує цикл навантаження на «відкриту» і «закриту»
частини, визначався точкою M як перетин двох дотичних AM і DM згідно з
[152, 223], а не точкою С, вище якої тріщина повністю розкривається. Дуга CB
відповідає переходу від повністю відкритої (ділянка CD) до повністю закритої
(область AB) тріщини, на якій контакт її берегів зберігається лише частково.
Під час цієї частини півциклу розвантаження краї тріщин також
змикаються, але з меншою швидкістю, ніж для частини CD. Отже, метал у
вершині тріщини також циклічно деформуватиметься на ділянці CB.
Ефективний розмах КІН ΔK еф визначається різницею K макс – K в, а закриття
тріщини характеризували коефіцієнтом U як відношення ΔK еф / ΔK.
