107
а б

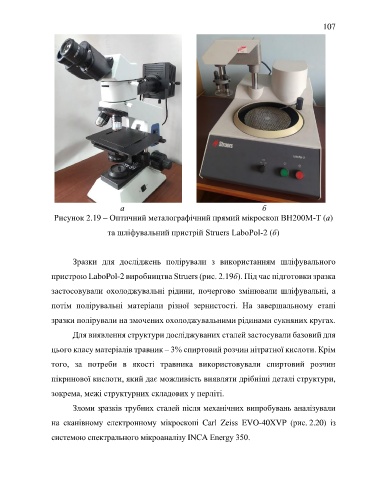

Рисунок 2.19 – Оптичний металографічний прямий мікроскоп BH200M-T (а)
та шліфувальний пристрій Struers LaboPol-2 (б)
Зразки для досліджень полірували з використанням шліфувального
пристрою LaboPol-2 виробництва Struers (рис. 2.19б). Під час підготовки зразка
застосовували охолоджувальні рідини, почергово змінювали шліфувальні, а
потім полірувальні матеріали різної зернистості. На завершальному етапі
зразки полірували на змочених охолоджувальними рідинами сукняних кругах.
Для виявлення структури досліджуваних сталей застосували базовий для
цього класу матеріалів травник – 3% спиртовий розчин нітратної кислоти. Крім
того, за потреби в якості травника використовували спиртовий розчин
пікринової кислоти, який дає можливість виявляти дрібніші деталі структури,
зокрема, межі структурних складових у перліті.
Зломи зразків трубних сталей після механічних випробувань аналізували
на сканівному електронному мікроскопі Carl Zeiss EVO-40XVP (рис. 2.20) із
системою спектрального мікроаналізу INCA Energy 350.
