На рис. 3.2 схематично показано утворення іонів водню на внутрішній
поверхні труби в результаті ЕХ корозії та його подальший вплив на цілісність

труби. Як зазначено вище, утворений водень в атомарному стані може

абсорбуватися металом і дифундувати крізь стінку труби до її зовнішньої

поверхні. Потрапляючи в мікродефекти в стінці труби (пори та ін.), він

рекомбінує до молекулярного стану і, накопичуючись у таких дефектах,

створює тиски, чим провокує їх подальший ріст і злиття між собою з

утворенням макродефектів.

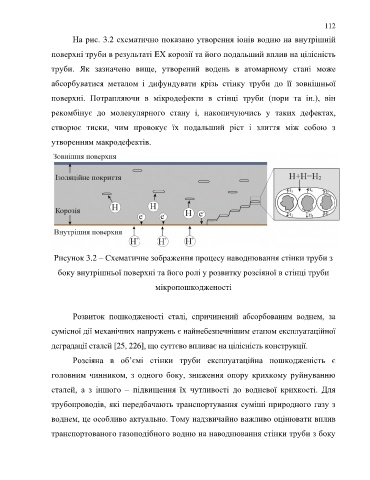

Рисунок 3.2 – Схематичне зображення процесу наводнювання стінки труби з

боку внутрішньої поверхні та його ролі у розвитку розсіяної в стінці труби

мікропошкодженості

Розвиток пошкодженості сталі, спричинений абсорбованим воднем, за

сумісної дії механічних напружень є найнебезпечнішим етапом експлуатаційної

деградації сталей [25, 226], що суттєво впливає на цілісність конструкції.
Розсіяна в об’ємі стінки труби експлуатаційна пошкодженість є

головним чинником, з одного боку, зниження опору крихкому руйнуванню

сталей, а з іншого – підвищення їх чутливості до водневої крихкості. Для

трубопроводів, які передбачають транспортування суміші природного газу з

воднем, це особливо актуально. Тому надзвичайно важливо оцінювати вплив

транспортованого газоподібного водню на наводнювання стінки труби з боку
