114
                  забезпечувало  її  рівномірне  обтікання  газоподібним  воднем  і,  водночас,

                  імітувало аналогічний напрям потоку водню уздовж внутрішньої стінки труби.

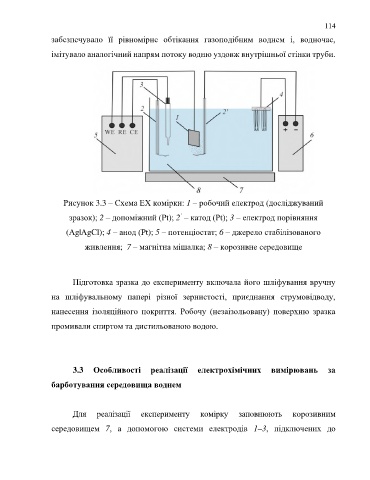

                      Рисунок 3.3 – Схема ЕХ комірки: 1 – робочий електрод (досліджуваний

                                                             ’
                        зразок); 2 – допоміжний (Pt); 2  – катод (Pt); 3 – електрод порівняння
                       (Ag|AgCl); 4 – анод (Pt); 5 – потенціостат; 6 – джерело стабілізованого

                             живлення;  7 – магнітна мішалка; 8 – корозивне середовище




                         Підготовка зразка до експерименту включала його шліфування вручну

                  на  шліфувальному  папері  різної  зернистості,  приєднання  струмовідводу,

                  нанесення  ізоляційного  покриття.  Робочу  (незаізольовану)  поверхню  зразка


                  промивали спиртом та дистильованою водою.




                         3.3  Особливості  реалізації  електрохімічних  вимірювань  за


                  барботування середовища воднем


                         Для  реалізації  експерименту  комірку  заповнюють  корозивним

                  середовищем  7,  а  допомогою  системи  електродів  1–3,  підключених  до
