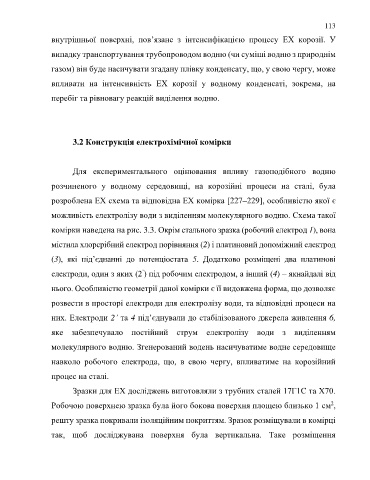

113
внутрішньої поверхні, пов’язане з інтенсифікацією процесу ЕХ корозії. У

випадку транспортування трубопроводом водню (чи суміші водню з природнім

газом) він буде насичувати згадану плівку конденсату, що, у свою чергу, може

впливати на інтенсивність ЕХ корозії у водному конденсаті, зокрема, на

перебіг та рівновагу реакцій виділення водню.

3.2 Конструкція електрохімічної комірки

Для експериментального оцінювання впливу газоподібного водню

розчиненого у водному середовищі, на корозійні процеси на сталі, була

розроблена ЕХ схема та відповідна ЕХ комірка [227–229], особливістю якої є
можливість електролізу води з виділенням молекулярного водню. Схема такої

комірки наведена на рис. 3.3. Окрім стального зразка (робочий електрод 1), вона

містила хлорсрібний електрод порівняння (2) і платиновий допоміжний електрод

(3), які під’єднанні до потенціостата 5. Додатково розміщені два платинові

’
електроди, один з яких (2 ) під робочим електродом, а інший (4) – якнайдалі від
нього. Особливістю геометрії даної комірки є її видовжена форма, що дозволяє

розвести в просторі електроди для електролізу води, та відповідні процеси на

них. Електроди 2’ та 4 під’єднували до стабілізованого джерела живлення 6,

яке забезпечувало постійний струм електролізу води з виділенням

молекулярного водню. Згенерований водень насичуватиме водне середовище

навколо робочого електрода, що, в свою чергу, впливатиме на корозійний

процес на сталі.

Зразки для ЕХ досліджень виготовляли з трубних сталей 17Г1С та Х70.

2
Робочою поверхнею зразка була його бокова поверхня площею близько 1 см ,
решту зразка покривали ізоляційним покриттям. Зразок розміщували в комірці

так, щоб досліджувана поверхня була вертикальна. Таке розміщення
