Page 118 - Дисертація ГРЕДІЛЬ_ФМІ

118
Таблиця 3.1 – Поляризаційний опір сталі 17Г1С у МР залежно від умов

барботування середовища воднем

2
Номер етапу / Умови експерименту і кат, R p, кОм·см
2
мА/см
Вихідний Експлуатований
1 Спокійне середовище – 0,880 0,675

2 Барботування воднем 28,5 0,445 0,362

3 Барботування воднем 285 0,190 0,140

4 Спокійне середовище – 0,725 0,455

Значення поляризаційного опору R p сталі після встановлення

2
стаціонарного потенціалу у спокійному середовищі становить 0,88 кOм∙cм
для вихідного стану сталі та 0,675 кOм∙cм для експлуатованого. Барботування
2
воднем корозивного середовища в околі робочого електрода спричинило

зниження R p сталі, практично вдвічі за інтенсивності 1, а за інтенсивності 2

зафіксовано падіння корозійної тривкості у п’ять разів (рис. 3.5).

1,0

Барботування воднем

0,8
1 2
R p / R p(поч) 0,6

0,4

0,2

0,0
80 100 120 140
Тривалість експозиції, хв

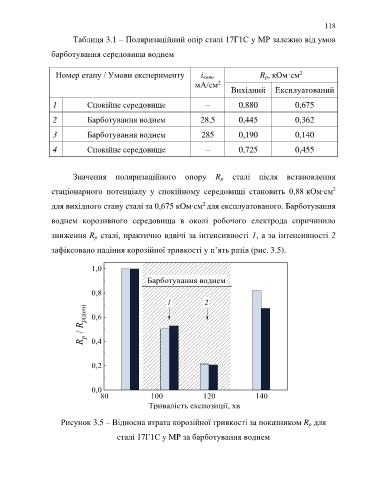

Рисунок 3.5 – Відносна втрата корозійної тривкості за показником R p для

сталі 17Г1С у МР за барботування воднем
