Page 121 - Дисертація ГРЕДІЛЬ_ФМІ

121
спокійному середовищі після встановлення стаціонарного потенціалу. Таким

чином, спостерігаючи певну післядію водню на метал після відімкнення

електролізу, можна припустити, що його вплив на ЕХ процеси на поверхні

металу не обмежується суто механічним перемішуванням розчину, навіть

якщо відносна втрата корозійної тривкості сталі є сумірна із впливом

перемішування магнітною мішалкою.

Сталь Х70. У випадку сталі з вищою міцністю застосовано помірніші

режими барботування водню [228, 229]: катодний струм 2мА, 8 мА та 20 мА,

2
2
що відповідало густині струму 14,3 мA/cм (інтенсивність 1), 57,1 мA/cм
(інтенсивність 2) та 142,9 мA/cм (інтенсивність 3). Алгоритм проведення
2

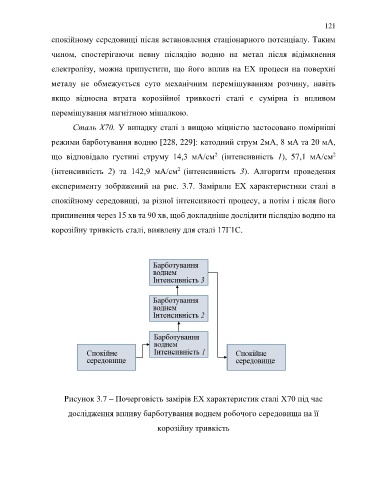

експерименту зображений на рис. 3.7. Заміряли ЕХ характеристики сталі в

спокійному середовищі, за різної інтенсивності процесу, а потім і після його

припинення через 15 хв та 90 хв, щоб докладніше дослідити післядію водню на

корозійну тривкість сталі, виявлену для сталі 17Г1С.

Рисунок 3.7 – Почерговість замірів ЕХ характеристик сталі Х70 під час

дослідження впливу барботування воднем робочого середовища на її

корозійну тривкість
