Page 120 - Дисертація ГРЕДІЛЬ_ФМІ

120
Зафіксували суттєве пришвидшення ЕХ процесів на сталі в обох станах

у МР внаслідок перемішування середовища, що зумовлено пришвидшенням

дифузії із об’єму розчину до поверхні металу катодних деполяризаторів

модельного середовища водного конденсату у реакціях [224]:

–
–
О 2 + 2Н 2О + 4е = 4ОН , (3.3)
2–
–
–
2HCO 3 + 2e = H 2 + 2CO 3 . (3.4)
Слід зазначити, що збільшення інтенсивності перемішування несуттєво

вплинуло на значення поляризаційного опору, загалом відносна його втрата

для двох станів сталі за досліджених режимів перемішування коливається в

межах 43–48% (рис. 3.6), що є близькими до барботування воднем за нижчої

інтенсивності 1.

1,0
Барботування воднем

0,8
1 2
R p / R p(поч) 0,6

0,4

0,2

0,0
80 100 120 140
Тривалість експозиції, хв

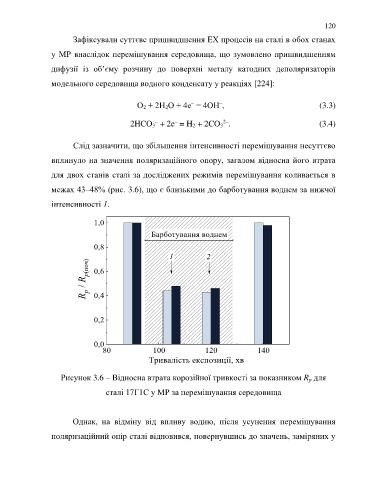

Рисунок 3.6 – Відносна втрата корозійної тривкості за показником R p для

сталі 17Г1С у МР за перемішування середовища

Однак, на відміну від впливу водню, після усунення перемішування

поляризаційний опір сталі відновився, повернувшись до значень, заміряних у
