Page 124 - Дисертація ГРЕДІЛЬ_ФМІ

124
Для виокремлення вкладу чинника перемішування у зниженні корозійної

тривкості сталі Х70 дослідили її ЕХ поведінку у розчині за його механічного

перемішування за допомогою магнітної мішалки зі швидкістю 1 об/с. Виявили

зниження поляризаційного опору сталі в обох станах у 1,5–1,7 разів у

динамічному середовищі порівняно зі стаціонарним (горизонтальна штрихова
лінія на рис. 3.8). Однак ефект перемішування відчутно менший, ніж за

барботування середовища ЕХ генерованим воднем (до 3,6 разів). Отже,

перемішування середовища барботуванням водню практично вдвічі сильніше

активізує корозійні процеси на сталі порівняно із механічним перемішуванням.
На основі порівняння отриманих поляризаційних кривих сталі Х70 у

вихідному стані та після експлуатації є підстави стверджувати, що

експлуатована сталь має нижчу корозійну тривкість порівняно з

неексплуатованою. Потенціал корозії цих сталей є дуже близький, однак

поляризаційна крива експлуатованої сталі лежить дещо вище (рис. 3.9), що

2
відображається відповідно нижчим поляризаційним опором (0,71 кОмсм
2
проти 0,89 кОмсм для вихідного стану сталі, рис. 3.10.).

10 -1
4

3 2

-2
і, мА/см 2 10 1

10 -3

10 -4
-0,68 -0,66 -0,64 -0,62 -0,60 -0,58
E, В

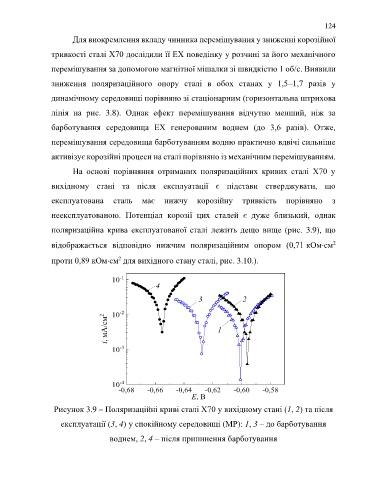

Рисунок 3.9 – Поляризаційні криві сталі Х70 у вихідному стані (1, 2) та після

експлуатації (3, 4) у спокійному середовищі (МР): 1, 3 – до барботування

воднем, 2, 4 – після припинення барботування
