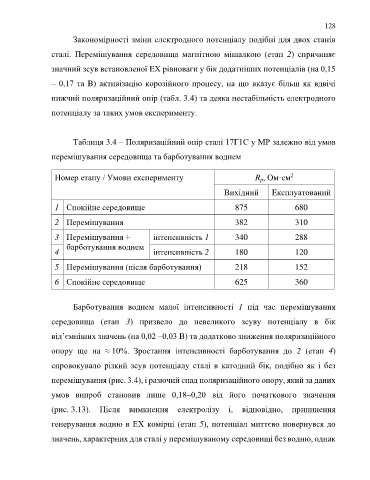

Page 128 - Дисертація ГРЕДІЛЬ_ФМІ

128
Закономірності зміни електродного потенціалу подібні для двох станів

сталі. Перемішування середовища магнітною мішалкою (етап 2) спричиняє

значний зсув встановленої ЕХ рівноваги у бік додатніших потенціалів (на 0,15

– 0,17 та В) активізацію корозійного процесу, на що вказує більш як вдвічі

нижчий поляризаційний опір (табл. 3.4) та деяка нестабільність електродного

потенціалу за таких умов експерименту.

Таблиця 3.4 – Поляризаційний опір сталі 17Г1С у МР залежно від умов

перемішування середовища та барботування воднем

2
Номер етапу / Умови експерименту R p, Ом·см
Вихідний Експлуатований

1 Спокійне середовище 875 680

2 Перемішування 382 310

3 Перемішування + інтенсивність 1 340 288
барботування воднем
4 інтенсивність 2 180 120

5 Перемішування (після барботування) 218 152

6 Спокійне середовище 625 360

Барботування воднем малої інтенсивності 1 під час перемішування

середовища (етап 3) призвело до невеликого зсуву потенціалу в бік

від’ємніших значень (на 0,02 –0,03 В) та додатково зниження поляризаційного

опору ще на ≈ 10%. Зростання інтенсивності барботування до 2 (етап 4)
спровокувало різкий зсув потенціалу сталі в катодний бік, подібно як і без

перемішування (рис. 3.4), і разючий спад поляризаційного опору, який за даних

умов випроб становив лише 0,18–0,20 від його початкового значення

(рис. 3.13). Після вимкнення електролізу і, відповідно, припинення
генерування водню в ЕХ комірці (етап 5), потенціал миттєво повернувся до

значень, характерних для сталі у перемішуваному середовищі без водню, однак
