Page 127 - Дисертація ГРЕДІЛЬ_ФМІ

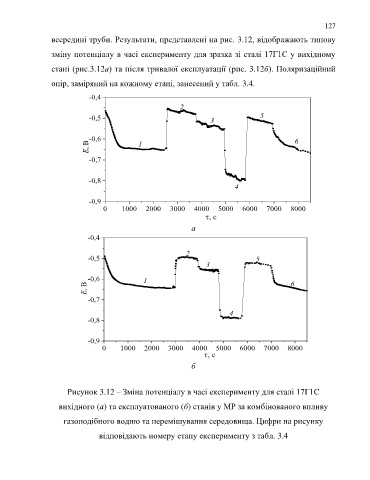

P. 127
127
всередині труби. Результати, представлені на рис. 3.12, відображають типову
зміну потенціалу в часі експерименту для зразка зі сталі 17Г1С у вихідному
стані (рис.3.12а) та після тривалої експлуатації (рис. 3.12б). Поляризаційний
опір, заміряний на кожному етапі, занесений у табл. 3.4.
-0,4
2
-0,5 3 5
-0,6 6
E, В 1
-0,7
-0,8
4
-0,9
0 1000 2000 3000 4000 5000 6000 7000 8000
t, c
а
-0,4
2
-0,5 5
3
-0,6 1
E, В 6
-0,7
4
-0,8
-0,9
0 1000 2000 3000 4000 5000 6000 7000 8000
t, c
б
Рисунок 3.12 – Зміна потенціалу в часі експерименту для сталі 17Г1С
вихідного (а) та експлуатованого (б) станів у МР за комбінованого впливу
газоподібного водню та перемішування середовища. Цифри на рисунку
відповідають номеру етапу експерименту з табл. 3.4
