Page 131 - Дисертація ГРЕДІЛЬ_ФМІ
P. 131
131
0,8
Перемішування
0,6
Барботування воднем
R p , кОм см 2 0,4
. 1 2 3
0,2
0,0
90 120 150 180 210 240 270 300 330
Тривалість експозиції, хв

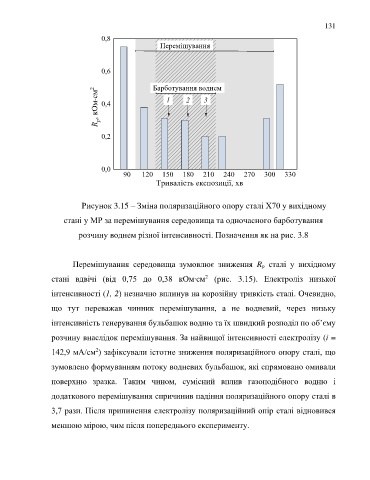

Рисунок 3.15 – Зміна поляризаційного опору сталі Х70 у вихідному
стані у МР за перемішування середовища та одночасного барботування
розчину воднем різної інтенсивності. Позначення як на рис. 3.8
Перемішування середовища зумовлює зниження R p сталі у вихідному
стані вдвічі (від 0,75 до 0,38 кOм∙cм (рис. 3.15). Електроліз низької
2
інтенсивності (1, 2) незначно вплинув на корозійну тривкість сталі. Очевидно,
що тут переважав чинник перемішування, а не водневий, через низьку
інтенсивність генерування бульбашок водню та їх швидкий розподіл по об’єму
розчину внаслідок перемішування. За найвищої інтенсивності електролізу (і =
142,9 мA/см ) зафіксували істотне зниження поляризаційного опору сталі, що
2
зумовлено формуванням потоку водневих бульбашок, які спрямовано омивали
поверхню зразка. Таким чином, сумісний вплив газоподібного водню і
додаткового перемішування спричинив падіння поляризаційного опору сталі в
3,7 рази. Після припинення електролізу поляризаційний опір сталі відновився
меншою мірою, чим після попереднього експерименту.
