Page 136 - Дисертація ГРЕДІЛЬ_ФМІ

136

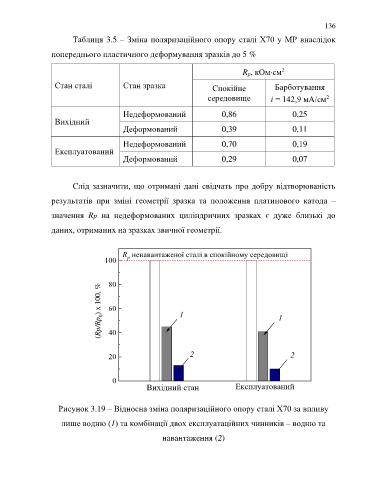

Таблиця 3.5 – Зміна поляризаційного опору сталі Х70 у МР внаслідок

попереднього пластичного деформування зразків до 5 %

2
R p, кОмсм
Стан сталі Стан зразка Спокійне Барботування

середовище і = 142,9 мА/см
2
Недеформований 0,86 0,25
Вихідний
Деформований 0,39 0,11

Недеформований 0,70 0,19
Експлуатований
Деформований 0,29 0,07

Слід зазначити, що отримані дані свідчать про добру відтворюваність

результатів при зміні геометрії зразка та положення платинового катода –
значення Rp на недеформованих циліндричних зразках є дуже близькі до

даних, отриманих на зразках звичної геометрії.

R ненавантаженої сталі в спокійному середовищі
100 p

80
(Rp/Rp 0 ) x 100, % 60 1 1

40

20 2 2

0
Вихідний стан Експлуатований

Рисунок 3.19 – Відносна зміна поляризаційного опору сталі Х70 за впливу

лише водню (1) та комбінації двох експлуатаційних чинників – водню та

навантаження (2)
