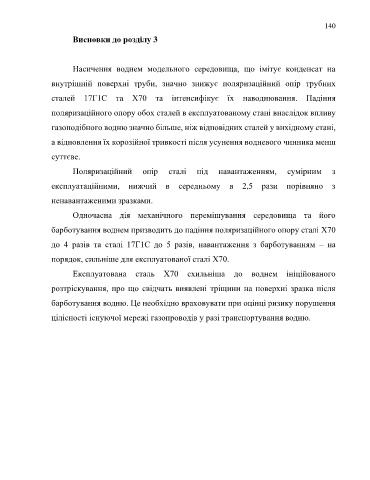

Page 140 - Дисертація ГРЕДІЛЬ_ФМІ

140

Висновки до розділу 3

Насичення воднем модельного середовища, що імітує конденсат на

внутрішній поверхні труби, значно знижує поляризаційний опір трубних

сталей 17Г1С та Х70 та інтенсифікує їх наводнювання. Падіння

поляризаційного опору обох сталей в експлуатованому стані внаслідок впливу

газоподібного водню значно більше, ніж відповідних сталей у вихідному стані,

а відновлення їх корозійної тривкості після усунення водневого чинника менш

суттєве.
Поляризаційний опір сталі під навантаженням, сумірним з

експлуатаційними, нижчий в середньому в 2,5 рази порівняно з

ненавантаженими зразками.
Одночасна дія механічного перемішування середовища та його

барботування воднем призводить до падіння поляризаційного опору сталі Х70

до 4 разів та сталі 17Г1С до 5 разів, навантаження з барботуванням – на

порядок, сильніше для експлуатованої сталі Х70.

Експлуатована сталь Х70 схильніша до воднем ініційованого
розтріскування, про що свідчать виявлені тріщини на поверхні зразка після

барботування водню. Це необхідно враховувати при оцінці ризику порушення

цілісності існуючої мережі газопроводів у разі транспортування водню.
