143

низький вміст кремнію в експлуатованій сталі (0,001 мас. % при нормі 0,05–0,15
мас. % для цієї сталі [205]) , що могло позначитись на її якості.

Таблиця 4.1 – Хімічний склад сталі ВСт3пс

Вміст (мас. %) C Si Mn Cr Ni Cu P S

Вихідний стан 0,12 0,006 0,36 0,04 0,01 0,01 0,036 0,034
Експлуатований 0,11 0,001 0,45 0,03 0,02 0,02 0,047 0,055

4.1.1 Характеристика досліджуваних конструкційних елементів

труб газорозподільної мережі

а

б в

г д е

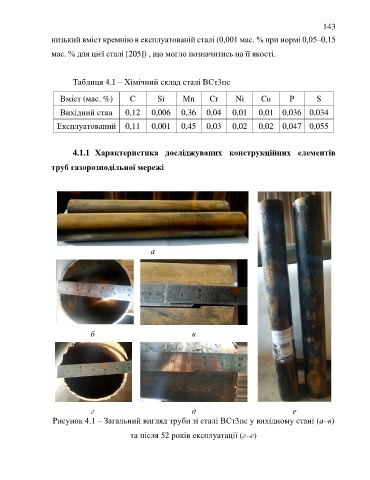

Рисунок 4.1 – Загальний вигляд труби зі сталі ВСт3пс у вихідному стані (а–в)

та після 52 років експлуатації (г–е)
