                  деградації,  яка  відбувається  за  сумісного  впливу  робочих  навантажень  та

                  агресивних  середовищ.  Однак  слід  приймати  до  уваги  достатньо  тривалий

                  термін  експлуатації  досліджуваного  трубопроводу  (52  роки),  тоді  як

                  властивості магістральних газопроводів, як правило, погіршуються вже після


                  20–25 років експлуатації [25].


















                                           а                                               б















                                           в                                               г

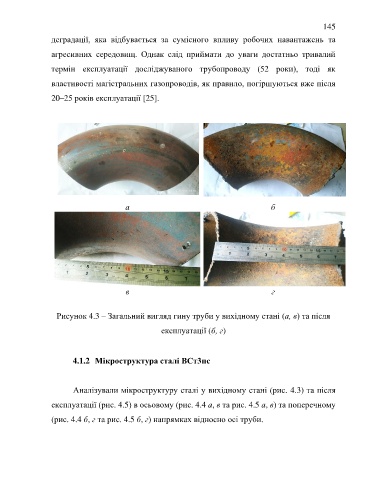

                    Рисунок 4.3 – Загальний вигляд гину труби у вихідному стані (а, в) та після


                                                      експлуатації (б, г)



                         4.1.2  Мікроструктура сталі ВСт3пс



                         Аналізували мікроструктуру сталі у вихідному стані (рис. 4.3) та після
                  експлуатації (рис. 4.5) в осьовому (рис. 4.4 а, в та рис. 4.5 а, в) та поперечному


                  (рис. 4.4 б, г та рис. 4.5 б, г) напрямках відносно осі труби.
