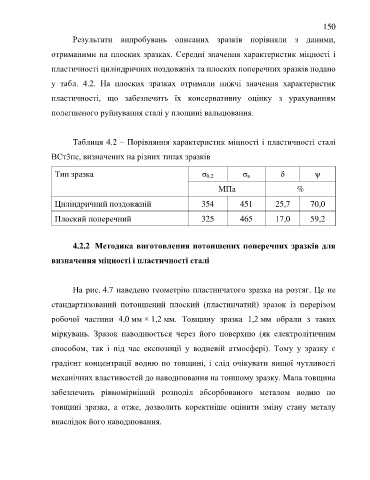

150
Результати випробувань описаних зразків порівняли з даними,

отриманими на плоских зразках. Середні значення характеристик міцності і

пластичності циліндричних поздовжніх та плоских поперечних зразків подано

у табл. 4.2. На плоских зразках отримали нижчі значення характеристик

пластичності, що забезпечить їх консервативну оцінку з урахуванням

полегшеного руйнування сталі у площині вальцювання.

Таблиця 4.2 – Порівняння характеристик міцності і пластичності сталі

ВСт3пс, визначених на різних типах зразків

Тип зразка σ 0,2 σ в δ ψ

МПа %

Циліндричний поздовжній 354 451 25,7 70,0

Плоский поперечний 325 465 17,0 59,2

4.2.2 Методика виготовлення потоншених поперечних зразків для

визначення міцності і пластичності сталі

На рис. 4.7 наведено геометрію пластинчатого зразка на розтяг. Це не

стандартизований потоншений плоский (пластинчатий) зразок із перерізом

робочої частини 4,0 мм × 1,2 мм. Товщину зразка 1,2 мм обрали з таких

міркувань. Зразок наводнюється через його поверхню (як електролітичним

способом, так і під час експозиції у водневій атмосфері). Тому у зразку є

градієнт концентрації водню по товщині, і слід очікувати вищої чутливості

механічних властивостей до наводнювання на тоншому зразку. Мала товщина

забезпечить рівномірніший розподіл абсорбованого металом водню по

товщині зразка, а отже, дозволить коректніше оцінити зміну стану металу

внаслідок його наводнювання.
