Зразки навантажували розтягом на випробувальній машині серійного

виробництва УМЕ-10Т (рис. 2.2), обладнавши її спеціально сконструйованими

тримачами плоского зразка (рис. 4.11). До них зразок кріпили шпильками через

отвори у його крайніх частинах, і через різьбу фіксували у тримачах

випробувальної машини. Швидкість переміщення тримача під час проведення
експериментів становила 0,5 мм/хв, що для прийнятої довжини робочої

-3
-1
частини 25 мм відповідало швидкості деформування 5·10 с .
Крайні частини зразка виготовляли дещо потовщеними (до 1,7 мм при
товщині робочої частини 1,2 мм) для уникнення можливої деформації металу

поблизу отворів під час розтягу.

а

б в

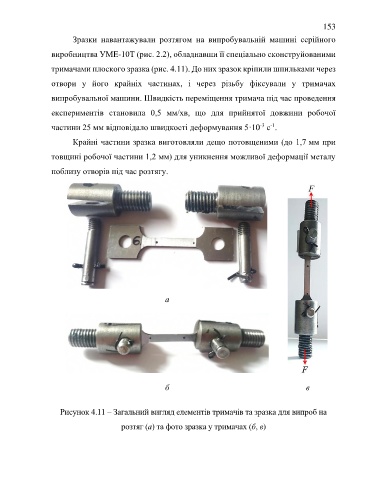

Рисунок 4.11 – Загальний вигляд елементів тримачів та зразка для випроб на

розтяг (а) та фото зразка у тримачах (б, в)
