158

4.3 Обґрунтування режимів попереднього електролітичного
наводнювання зразків

Методологія оцінювання технічного стану газопроводів при

транспортуванні ними водню має враховувати можливий прояв водневої

крихкості експлуатованої сталі з огляду на підвищений ризик порушення

цілісності трубопровідної мережі. Попереднє електролітичне наводнювання

(ПЕН) сталі є важливим етапом реалізації комплексу досліджень для оцінки

чутливості трубної сталі до дії водневого чинника.
Установка для електролітичного наводнювання зразків детально описана

у п. 5.8 та зображена на рис. 5.18, 5.19. Плоскі зразки на розтяг об’єднували

між собою і наводнювали серіями по 5 шт (рис. 4.16), з’єднання ізолювали.

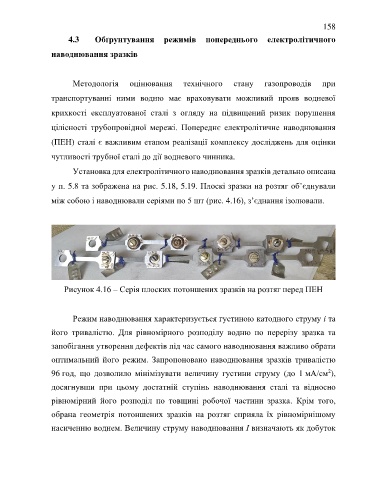

Рисунок 4.16 – Серія плоских потоншених зразків на розтяг перед ПЕН

Режим наводнювання характеризується густиною катодного струму і та

його тривалістю. Для рівномірного розподілу водню по перерізу зразка та
запобігання утворення дефектів під час самого наводнювання важливо обрати

оптимальний його режим. Запропоновано наводнювання зразків тривалістю

2
96 год, що дозволило мінімізувати величину густини струму (до 1 мА/см ),
досягнувши при цьому достатній ступінь наводнювання сталі та відносно

рівномірний його розподіл по товщині робочої частини зразка. Крім того,
обрана геометрія потоншених зразків на розтяг сприяла їх рівномірнішому

насиченню воднем. Величину струму наводнювання І визначають як добуток
