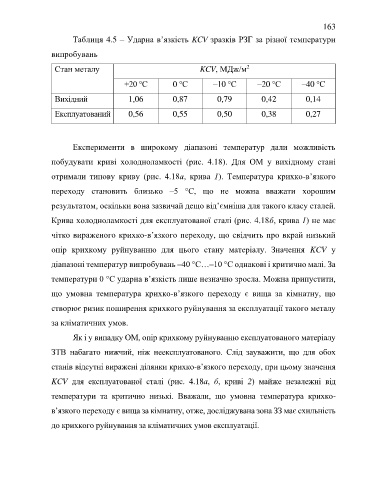

Page 163 - Дисертація ГРЕДІЛЬ_ФМІ

163
Таблиця 4.5 – Ударна в’язкість KCV зразків РЗГ за різної температури

випробувань

2
Стан металу KCV, МДж/м

+20 °С 0 °С –10 °С –20 °С –40 °С

Вихідний 1,06 0,87 0,79 0,42 0,14

Експлуатований 0,56 0,55 0,50 0,38 0,27

Експерименти в широкому діапазоні температур дали можливість

побудувати криві холодноламкості (рис. 4.18). Для ОМ у вихідному стані

отримали типову криву (рис. 4.18а, крива 1). Температура крихко-в’язкого

переходу становить близько –5 °С, що не можна вважати хорошим
результатом, оскільки вона зазвичай дещо від’ємніша для такого класу сталей.

Крива холодноламкості для експлуатованої сталі (рис. 4.18б, крива 1) не має

чітко вираженого крихко-в’язкого переходу, що свідчить про вкрай низький
опір крихкому руйнуванню для цього стану матеріалу. Значення KCV у

діапазоні температур випробувань –40 °С…–10 °С однакові і критично малі. За
температури 0 °С ударна в’язкість лише незначно зросла. Можна припустити,

що умовна температура крихко-в’язкого переходу є вища за кімнатну, що

створює ризик поширення крихкого руйнування за експлуатації такого металу

за кліматичних умов.

Як і у випадку ОМ, опір крихкому руйнуванню експлуатованого матеріалу

ЗТВ набагато нижчий, ніж неексплуатованого. Слід зауважити, що для обох

станів відсутні виражені ділянки крихко-в’язкого переходу, при цьому значення

KCV для експлуатованої сталі (рис. 4.18а, б, криві 2) майже незалежні від

температури та критично низькі. Вважали, що умовна температура крихко-

в’язкого переходу є вища за кімнатну, отже, досліджувана зона ЗЗ має схильність

до крихкого руйнування за кліматичних умов експлуатації.
