Page 167 - Дисертація ГРЕДІЛЬ_ФМІ
P. 167
167

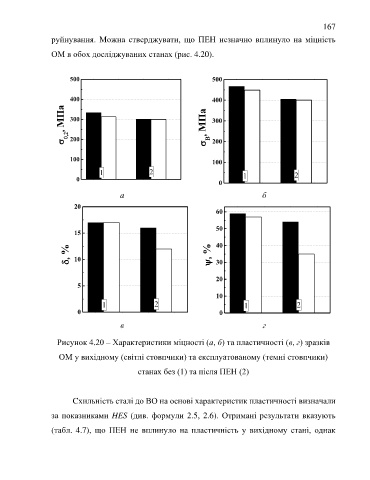

руйнування. Можна стверджувати, що ПЕН незначно вплинуло на міцність
ОМ в обох досліджуваних станах (рис. 4.20).
500 500
400 400
s 0,2 , МПа 300 s B , МПа 300
200
200
100 100
1 2 2
0 1
0
а б
20
60
50
15
d, % 10 y, % 40
30
20
5
10
1 2 1 2
0 0
в г
Рисунок 4.20 – Характеристики міцності (а, б) та пластичності (в, г) зразків
ОМ у вихідному (світлі стовпчики) та експлуатованому (темні стовпчики)
станах без (1) та після ПЕН (2)
Cхильність сталі до ВО на основі характеристик пластичності визначали
за показниками HES (див. формули 2.5, 2.6). Отримані результати вказують
(табл. 4.7), що ПЕН не вплинуло на пластичність у вихідному стані, однак
