169
400 500

350 450
s 0,2 , МПа 300 s B , МПа 400

250 350

200 300
1 2 1 2
а б
10 50

8 40

6 30
d, % y, %

4 20

2 10

0 0
1 2 1 2

в г

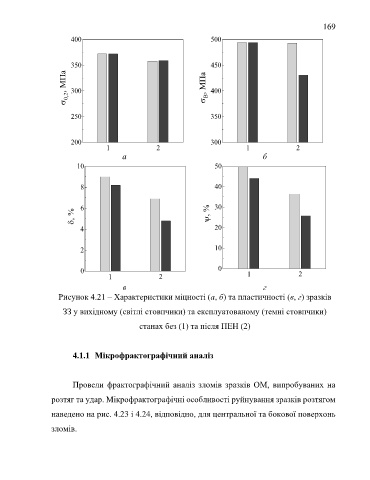

Рисунок 4.21 – Характеристики міцності (а, б) та пластичності (в, г) зразків

ЗЗ у вихідному (світлі стовпчики) та експлуатованому (темні стовпчики)

станах без (1) та після ПЕН (2)

4.1.1 Мікрофрактографічний аналіз

Провели фрактографічний аналіз зломів зразків ОМ, випробуваних на

розтяг та удар. Мікрофрактографічні особливості руйнування зразків розтягом

наведено на рис. 4.23 і 4.24, відповідно, для центральної та бокової поверхонь

зломів.
