173
Таким чином, фрактографічний аналіз зломів зразків ОМ на розтяг

узгоджується із результатами механічних випробувань, які засвідчили

посилену схильність експлуатованої сталі до ВО.
Особливості руйнування зразків Шарпі ОМ після випробувань на удар

наведено на рис. 4.25 – 4.27.

а б

в г

д е

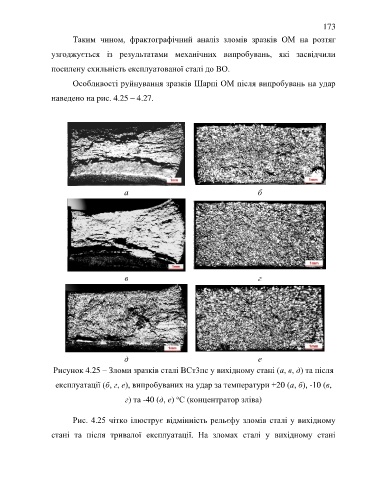

Рисунок 4.25 – Зломи зразків сталі ВСт3пс у вихідному стані (а, в, д) та після

експлуатації (б, г, е), випробуваних на удар за температури +20 (а, б), -10 (в,
о
г) та -40 (д, е) С (концентратор зліва)

Рис. 4.25 чітко ілюструє відмінність рельєфу зломів сталі у вихідному

стані та після тривалої експлуатації. На зломах сталі у вихідному стані
