Page 176 - Дисертація ГРЕДІЛЬ_ФМІ

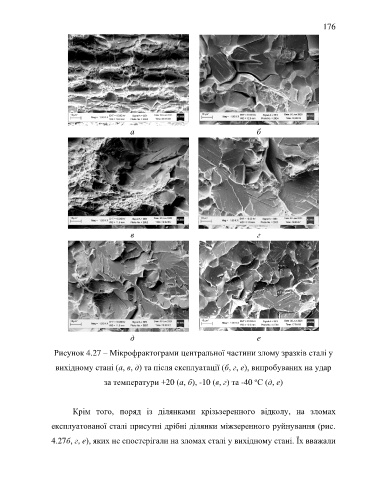

176

а б

в г

д е

Рисунок 4.27 – Мікрофрактограми центральної частини злому зразків сталі у

вихідному стані (а, в, д) та після експлуатації (б, г, е), випробуваних на удар

о
за температури +20 (а, б), -10 (в, г) та -40 С (д, е)

Крім того, поряд із ділянками крізьзеренного відколу, на зломах

експлуатованої сталі присутні дрібні ділянки міжзеренного руйнування (рис.

4.27б, г, е), яких не спостерігали на зломах сталі у вихідному стані. Їх вважали
