Page 179 - Дисертація ГРЕДІЛЬ_ФМІ

179
Встановлено надзвичайно низькі значення ударної в’язкості експлуатованих

ОМ та ЗЗ вже за кімнатної температури випробувань, а за від’ємних

температур ці значення ще нижчі.

ОМ ЗЗ РЗГ
1,2

KCV, МДж/м 2 0,8

0,4

0,0
1 2 1 2 1 2

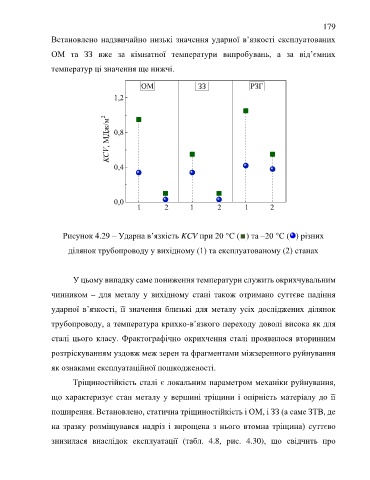

Рисунок 4.29 – Ударна в’язкість KCV при 20 °С (∎) та –20 °С ( ) різних

ділянок трубопроводу у вихідному (1) та експлуатованому (2) станах

У цьому випадку саме пониження температури служить окрихчувальним

чинником – для металу у вихідному стані також отримано суттєве падіння

ударної в’язкості, її значення близькі для металу усіх досліджених ділянок

трубопроводу, а температура крихко-в’язкого переходу доволі висока як для

сталі цього класу. Фрактографічно окрихчення сталі проявилося вторинним

розтріскуванням уздовж меж зерен та фрагментами міжзеренного руйнування

як ознаками експлуатаційної пошкодженості.

Тріщиностійкість сталі є локальним параметром механіки руйнування,

що характеризує стан металу у вершині тріщини і опірність матеріалу до її

поширення. Встановлено, статична тріщиностійкість і ОМ, і ЗЗ (а саме ЗТВ, де

на зразку розміщувався надріз і вирощена з нього втомна тріщина) суттєво

знизилася внаслідок експлуатації (табл. 4.8, рис. 4.30), що свідчить про
