Page 180 - Дисертація ГРЕДІЛЬ_ФМІ

180
чутливість цієї характеристики до експлуатаційної деградації сталі. ПЕН

призвело до зниження значень K Ic для досліджених станів матеріалу, однак для

експлуатованого ОМ воно найвідчутніше. Таким чином, ПЕН дало змогу

підвищити чутливість характеристики тріщиностійкості до експлуатаційної

деградації ОМ.
160
ОМ ЗЗ

120
K IC , МПа м 1/2 80

40

0
1 2 1 2

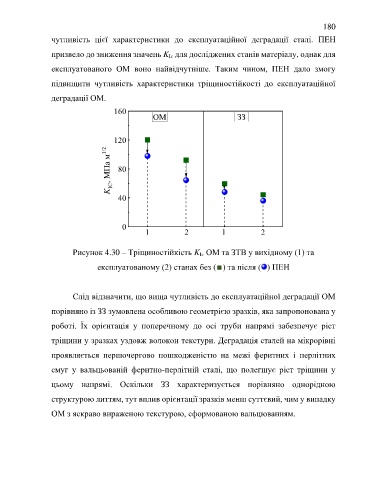

Рисунок 4.30 – Тріщиностійкість K Ic ОМ та ЗТВ у вихідному (1) та

експлуатованому (2) станах без (∎) та після ( ) ПЕН

Слід відзначити, що вища чутливість до експлуатаційної деградації ОМ

порівняно із ЗЗ зумовлена особливою геометрією зразків, яка запропонована у

роботі. Їх орієнтація у поперечному до осі труби напрямі забезпечує ріст

тріщини у зразках уздовж волокон текстури. Деградація сталей на мікрорівні

проявляється першочергово пошкодженістю на межі феритних і перлітних

смуг у вальцьованій феритно-перлітній сталі, що полегшує ріст тріщини у

цьому напрямі. Оскільки ЗЗ характеризується порівняно однорідною

структурою литтям, тут вплив орієнтації зразків менш суттєвий, чим у випадку

ОМ з яскраво вираженою текстурою, сформованою вальцюванням.
