дрібних розшарувань і параболічні ямки навколо дрібних карбідів (рис. 4.23в);
а на зломі експлуатованої сталі – ділянки чітко окреслених крізьзеренних
відколів (рис. 4.23г).
a б
в г

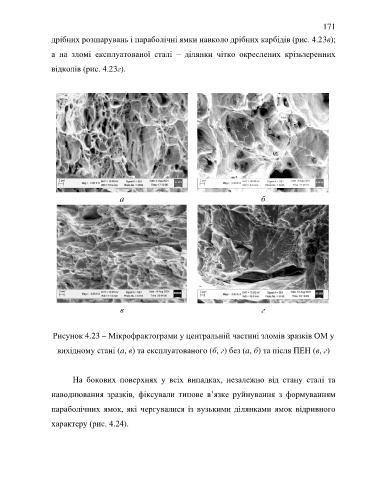

Рисунок 4.23 – Мікрофрактограми у центральній частині зломів зразків ОМ у
вихідному стані (a, в) та експлуатованого (б, г) без (a, б) та після ПЕН (в, г)
На бокових поверхнях у всіх випадках, незалежно від стану сталі та
наводнювання зразків, фіксували типове в’язке руйнування з формуванням
параболічних ямок, які чергувалися із вузькими ділянками ямок відривного
характеру (рис. 4.24).
