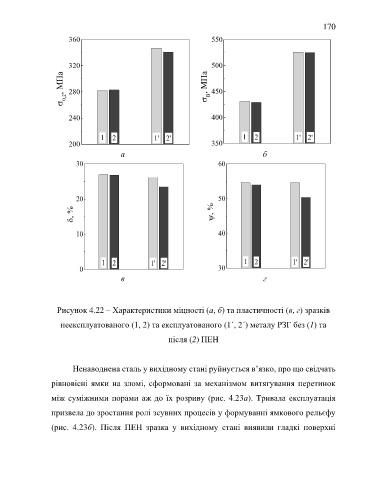

Page 170 - Дисертація ГРЕДІЛЬ_ФМІ

170
360 550

320 500
s 0,2 , МПа 280 s B , МПа 450

240 400

1 2 1' 2' 1 2 1' 2'
200 350
а б
30 60

20 50
d, % y, %

10 40

1 2 1' 2' 1 2 1' 2'
0 30
в г

Рисунок 4.22 – Характеристики міцності (а, б) та пластичності (в, г) зразків

неексплуатованого (1, 2) та експлуатованого (1´, 2´) металу РЗГ без (1) та

після (2) ПЕН

Ненаводнена сталь у вихідному стані руйнується в’язко, про що свідчать

рівновісні ямки на зломі, сформовані за механізмом витягування перетинок

між суміжними порами аж до їх розриву (рис. 4.23a). Тривала експлуатація

призвела до зростання ролі зсувних процесів у формуванні ямкового рельєфу

(рис. 4.23б). Після ПЕН зразка у вихідному стані виявили гладкі поверхні
