Page 168 - Дисертація ГРЕДІЛЬ_ФМІ

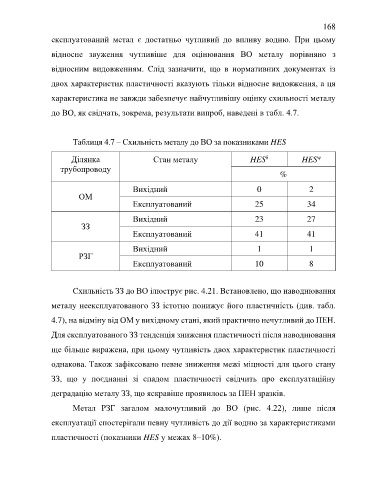

168
експлуатований метал є достатньо чутливий до впливу водню. При цьому

відносне звуження чутливіше для оцінювання ВО металу порівняно з

відносним видовженням. Слід зазначити, що в нормативних документах із

двох характеристик пластичності вказують тільки відносне видовження, а ця

характеристика не завжди забезпечує найчутливішу оцінку схильності металу

до ВО, як свідчать, зокрема, результати випроб, наведені в табл. 4.7.

Таблиця 4.7 – Схильність металу до ВО за показниками HES

ψ
Ділянка Стан металу HES HES
δ
трубопроводу
%
Вихідний 0 2
ОМ
Експлуатований 25 34
Вихідний 23 27
ЗЗ
Експлуатований 41 41

Вихідний 1 1
РЗГ
Експлуатований 10 8

Схильність ЗЗ до ВО ілюструє рис. 4.21. Встановлено, що наводнювання

металу неексплуатованого ЗЗ істотно понижує його пластичність (див. табл.

4.7), на відміну від ОМ у вихідному стані, який практично нечутливий до ПЕН.

Для експлуатованого ЗЗ тенденція зниження пластичності після наводнювання

ще більше виражена, при цьому чутливість двох характеристик пластичності

однакова. Також зафіксовано певне зниження межі міцності для цього стану

ЗЗ, що у поєднанні зі спадом пластичності свідчить про експлуатаційну

деградацію металу ЗЗ, що яскравіше проявилось за ПЕН зразків.

Метал РЗГ загалом малочутливий до ВО (рис. 4.22), лише після

експлуатації спостерігали певну чутливість до дії водню за характеристиками

пластичності (показники HES у межах 8–10%).
