Page 165 - Дисертація ГРЕДІЛЬ_ФМІ

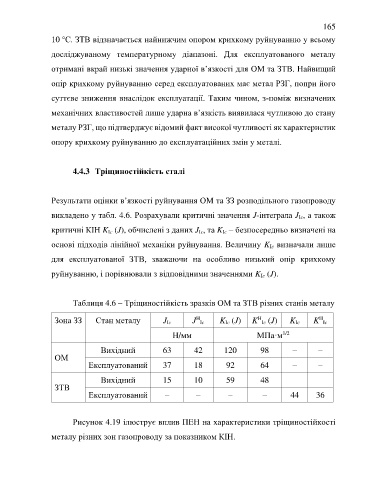

165
10 °С. ЗТВ відзначається найнижчим опором крихкому руйнуванню у всьому

досліджуваному температурному діапазоні. Для експлуатованого металу

отримані вкрай низькі значення ударної в’язкості для ОМ та ЗТВ. Найвищий

опір крихкому руйнуванню серед експлуатованих має метал РЗГ, попри його

суттєве зниження внаслідок експлуатації. Таким чином, з-поміж визначених

механічних властивостей лише ударна в’язкість виявилася чутливою до стану

металу РЗГ, що підтверджує відомий факт високої чутливості як характеристик

опору крихкому руйнуванню до експлуатаційних змін у металі.

4.4.3 Тріщиностійкість сталі

Результати оцінки в’язкості руйнування ОМ та ЗЗ розподільного газопроводу

викладено у табл. 4.6. Розрахували критичні значення J-інтеграла J Ic, а також

критичні КІН K Ic (J), обчислені з даних J Ic, та K Ic – безпосередньо визначені на

основі підходів лінійної механіки руйнування. Величину K Ic визначали лише

для експлуатованої ЗТВ, зважаючи на особливо низький опір крихкому

руйнуванню, і порівнювали з відповідними значеннями K Ic (J).

Таблиця 4.6 – Тріщиностійкість зразків ОМ та ЗТВ різних станів металу

Н
H
H
Зона ЗЗ Стан металу J Ic J Ic K Ic (J) K Ic (J) K Ic K Ic
1/2
Н/мм MПa·м
Вихідний 63 42 120 98 – –
ОМ
Експлуатований 37 18 92 64 – –

Вихідний 15 10 59 48
ЗТВ
Експлуатований – – – – 44 36

Рисунок 4.19 ілюструє вплив ПЕН на характеристики тріщиностійкості

металу різних зон газопроводу за показником КІН.
