При цьому слід пам’ятати, що товщина стінки та кривизна сегменту

труби не дозволяє виготовити плоский балковий зразок, як на рис. 2.9. Як у

випадку виготовлення зразків на розтяг, вирішено випрямити крайні частини

сегмента, які припадуть на неробочі частини зразка, а для забезпечення його

стійкості за активного навантаження запропоновано спеціальні накладки, які

фіксують кінці зразка у потрібному положенні (рис. 4.15).
Таким чином, товщина t робочої частини зразків розмірами

t × 15 × 140 мм становила 4 мм, що було максимальним значенням, беручи до

уваги товщину стінки труби.

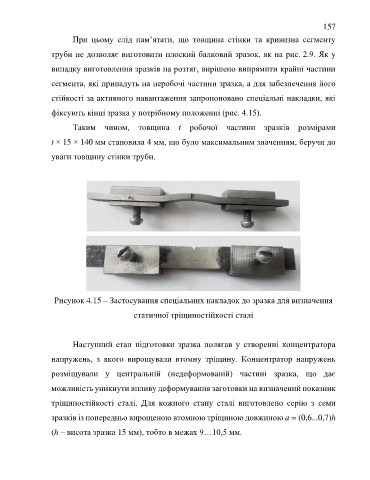

Рисунок 4.15 – Застосування спеціальних накладок до зразка для визначення

статичної тріщиностійкості сталі

Наступний етап підготовки зразка полягав у створенні концентратора

напружень, з якого вирощували втомну тріщину. Концентратор напружень

розміщували у центральній (недеформованій) частині зразка, що дає

можливість уникнути впливу деформування заготовки на визначений показник

тріщиностійкості сталі. Для кожного стану сталі виготовлено серію з семи

зразків із попередньо вирощеною втомною тріщиною довжиною а = (0,6...0,7)h
(h – висота зразка 15 мм), тобто в межах 9…10,5 мм.
