Page 156 - Дисертація ГРЕДІЛЬ_ФМІ

156
Зразки для охолодження розміщували в термостаті у вертикальному

положенні (рис. 4.13б), для чого використали спеціально виготовлену

решіткову конструкцію з отворами. Після виймання зразка з термостата його

встановлювали на копер і випробовували впродовж 10 с, припускаючи, що за

такий короткий час його температура залишається майже незмінною.

4.2.4 Адаптація методу J-інтеграла для оцінки тріщиностійкості

сталі тонкостінних труб

Досліджуваним сталям властива висока пластичність, тому для

визначення їх тріщиностійкості слід віддавати перевагу підходам нелінійної

механіки руйнування, зокрема, застосовують метод J-інтеграла [221].

Методика передбачає випробування балкових зразків на триточковий згин.
Слідуючи викладеному раніше баченню стосовно напряму вирізання

зразків для визначення механічних властивостей сталі, випробовували зразки,

вирізані впоперек напряму вальцювання (рис. 4.14), що забезпечить руйнування

у найослабленішій площині – між волокнами текстури вальцьованої сталі.

a

б

в

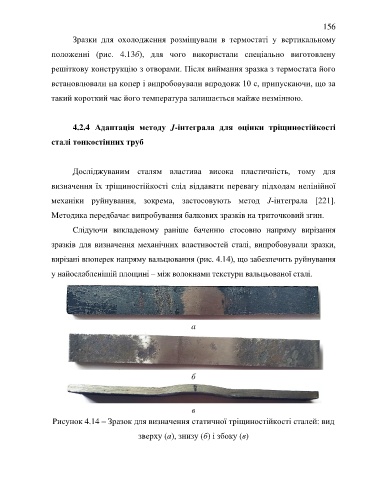

Рисунок 4.14 – Зразок для визначення статичної тріщиностійкості сталей: вид

зверху (а), знизу (б) і збоку (в)
