Page 149 - Дисертація ГРЕДІЛЬ_ФМІ

149

експлуатаційної деградації структури сталі, а з іншого – окрихчувального
впливу водню, абсорбованого із газової фази при транспортуванні суміші

природний газ – водень. Використання зразків, вирізаних у поперечному

напрямі, забезпечує такий напрям поширення руйнування, щоб його площина

не перерізала волокна текстури, сформовані внаслідок вальцювання в листах

сталі, з яких виготовляли трубу, а співпадала з площиною вальцювання – між

волокнами текстури. Тоді слід очікувати розшарування між волокнами

текстури, а також між матрицею і витягнутими вальцюванням неметалевими
включеннями, це призвело б до зниження опору крихкому руйнуванню

вальцьованої сталі, а крім того, найсильнішого прояву експлуатаційної

деградації металу та впливу водню, на що вказують попередні дослідження

[101, 159, 162, 169, 172, 257].
Для обґрунтування переваг використання поперечних зразків, на сталі

неексплуатованої труби провели порівняльні випробування циліндричних

зразків (рис. 4.6). Їх геометрія передбачає кріплення у тримачах

випробувальної установки через різьбове з’єднання. Однак товщина стінки

труби 4,5 мм накладає обмеження на конструювання неробочої частини зразка.

Тому виготовили циліндричні зразки з неповними неробочими частинами

(різьба М6 охоплювала не усю поверхню зразка, яка припадала на тримачі),

однак це не вплинуло на його навантаження розтягом.

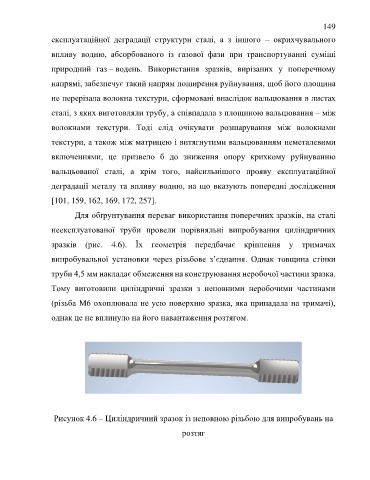

Рисунок 4.6 – Циліндричний зразок із неповною різьбою для випробувань на

розтяг
