144

Досліджували дві конструкційні частини труби, пряму ділянку (рис. 4.1)
та її гин під кутом 90º. Наявні прямолінійні секції труб були довжиною близько

1 м та мали поздовжнє зварне з’єднання (ЗЗ). Зовнішня поверхня

експлуатованих труб вкрита ізоляційним покриттям, пошкоджене в деяких

місцях, через що оголювалась поверхня труби зі слідами корозійних уражень.
Визначали властивості основного металу (ОМ) і зварного з’єднання (ЗЗ), в

околі якого також спостерігали корозійні виразки (рис. 4.2).

а б

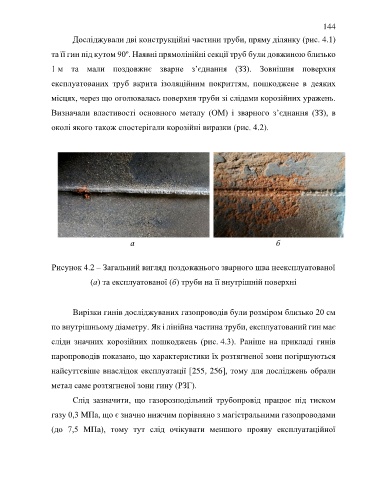

Рисунок 4.2 – Загальний вигляд поздовжнього зварного шва неексплуатованої

(а) та експлуатованої (б) труби на її внутрішній поверхні

Вирізки гинів досліджуваних газопроводів були розміром близько 20 см

по внутрішньому діаметру. Як і лінійна частина труби, експлуатований гин має

сліди значних корозійних пошкоджень (рис. 4.3). Раніше на прикладі гинів
паропроводів показано, що характеристики їх розтягненої зони погіршуються

найсуттєвіше внаслідок експлуатації [255, 256], тому для досліджень обрали

метал саме розтягненої зони гину (РЗГ).

Слід зазначити, що газорозподільний трубопровід працює під тиском
газу 0,3 МПа, що є значно нижчим порівняно з магістральними газопроводами

(до 7,5 МПа), тому тут слід очікувати меншого прояву експлуатаційної
