Page 138 - Дисертація ГРЕДІЛЬ_ФМІ

138
метал, суттєво залежить від тривалості процесу [231], і у спокійному

середовищі вона невелика.

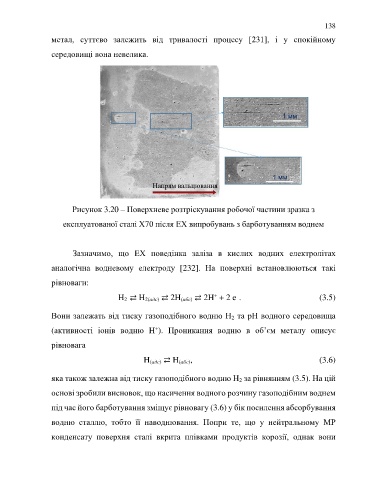

Рисунок 3.20 – Поверхневе розтріскування робочої частини зразка з

експлуатованої сталі Х70 після ЕХ випробувань з барботуванням воднем

Зазначимо, що ЕХ поведінка заліза в кислих водних електролітах
аналогічна водневому електроду [232]. На поверхні встановлюються такі

рівноваги:
–
+
H 2 ⇄ H 2(aдс) ⇄ 2H (aбс) ⇄ 2H + 2 e . (3.5)
Вони залежать від тиску газоподібного водню H 2 та рН водного середовища

+
(активності іонів водню H ). Проникання водню в об’єм металу описує
рівновага

H (aдс) ⇄ H (aбс), (3.6)

яка також залежна від тиску газоподібного водню H 2 за рівнянням (3.5). На цій

основі зробили висновок, що насичення водного розчину газоподібним воднем

під час його барботування зміщує рівновагу (3.6) у бік посилення абсорбування

водню сталлю, тобто її наводнювання. Попри те, що у нейтральному МР

конденсату поверхня сталі вкрита плівками продуктів корозії, однак вони
