Page 132 - Дисертація ГРЕДІЛЬ_ФМІ
P. 132

132
                         Закономірності        зміни      поляризаційного         опору      за    комбінації

                  перемішування та барботування воднем для експлуатованої сталі (рис. 3.16)

                  суттєво  відрізняються  від  сталі  у  вихідному  стані.  Зокрема,  попри  нижчий

                  поляризаційний опір цієї сталі на кожному з етапів експерименту, його рівень

                  впав  у  4  рази  за  сумісного  впливу  газоподібного  водню  і  додаткового

                  перемішування,  і  практично  не  відновився  після  припинення  барботування


                  середовища воднем, що може свідчити про пошкодженість сталі, викликану

                  інтенсивною дією водню.

                                 0,8
                                                       Перемішування



                                 0,6


                               R p , кОм см 2  0,4
                               .                   Барботування воднем
                                                       1
                                                              2
                                                                    3



                                 0,2





                                 0,0
                                        90    120    150    180    210     240    270    300    330
                                                   Тривалість експозиції, хв

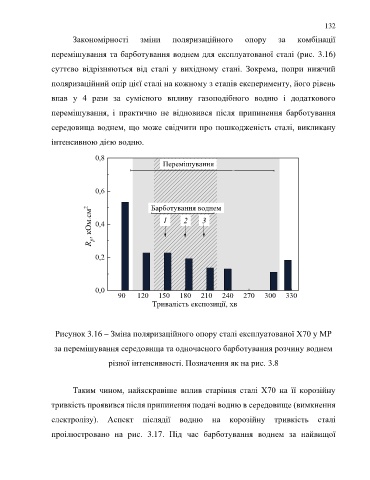

                   Рисунок 3.16 – Зміна поляризаційного опору сталі експлуатованої Х70 у МР

                   за перемішування середовища та одночасного барботування розчину воднем

                                     різної інтенсивності. Позначення як на рис. 3.8



                         Таким  чином,  найяскравіше  вплив  старіння  сталі  Х70  на  її  корозійну
                  тривкість проявився після припинення подачі водню в середовище (вимкнення


                  електролізу).  Аспект  післядії  водню  на  корозійну  тривкість  сталі
                  проілюстровано  на  рис.  3.17.  Під  час  барботування  воднем  за  найвищої
   127   128   129   130   131   132   133   134   135   136   137
