Page 129 - Дисертація ГРЕДІЛЬ_ФМІ
P. 129

129
                  поляризаційний  опір  сталі,  заміряний  через  15  хв  після  припинення  подачі

                  водню,  був усе  ще вкрай  низьким і  становив 0,22–0,25  від  його  значення у


                  спокійному середовищі. Повернення до початкових умов випробувань (етап 6)
                  призвело  до  зміщення  потенціалу  до  значень,  близьких  до  стаціонарного  у

                  спокійному середовищі, а поляризаційний опір зріс і становив 0,72 R p(поч) для


                  сталі у вихідному стані та 0,53 R p(поч) для експлуатованої сталі.



                             1,0                        Перемішування


                                                     Барботування воднем
                             0,8


                           R p  / R p(поч)  0,6            1              2





                             0,4



                             0,2




                             0,0
                                80           100          120           140          160           180
                                                    Тривалість експозиції, хв

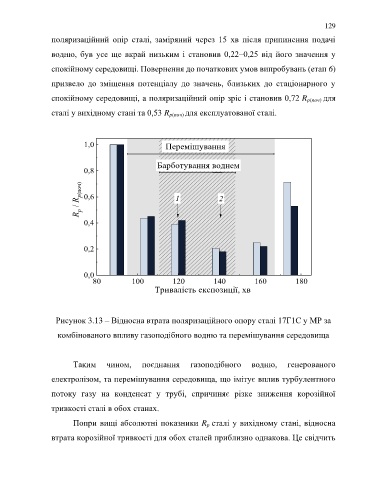

                   Рисунок 3.13 – Відносна втрата поляризаційного опору сталі 17Г1С у МР за

                    комбінованого впливу газоподібного водню та перемішування середовища



                         Таким  чином,  поєднання  газоподібного  водню,  генерованого

                  електролізом, та перемішування середовища, що імітує вплив турбулентного

                  потоку  газу  на  конденсат  у  трубі,  спричиняє  різке  зниження  корозійної


                  тривкості сталі в обох станах.
                         Попри вищі абсолютні показники R p сталі у вихідному стані, відносна

                  втрата корозійної тривкості для обох сталей приблизно однакова. Це свідчить
   124   125   126   127   128   129   130   131   132   133   134
