Page 126 - Дисертація ГРЕДІЛЬ_ФМІ

126
у вихідному стані має вищий поляризаційний опір порівняно з

експлуатованою.

Барботування воднем
0,8

1 2 3
Rp, кОм см 2 0,4
0,6

0,2

0,0
60 90 120 150 180 210 240
Тривалість експозиції, хв

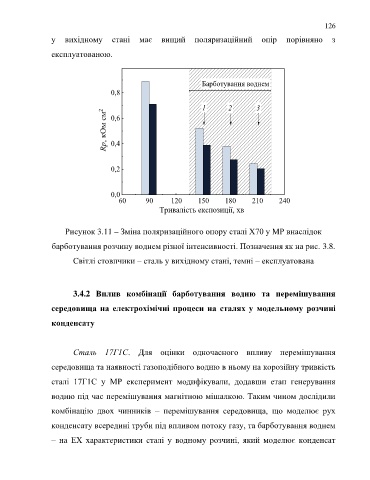

Рисунок 3.11 – Зміна поляризаційного опору сталі Х70 у МР внаслідок

барботування розчину воднем різної інтенсивності. Позначення як на рис. 3.8.

Світлі стовпчики – сталь у вихідному стані, темні – експлуатована

3.4.2 Вплив комбінації барботування водню та перемішування

середовища на електрохімічні процеси на сталях у модельному розчині

конденсату

Сталь 17Г1С. Для оцінки одночасного впливу перемішування

середовища та наявності газоподібного водню в ньому на корозійну тривкість

сталі 17Г1С у МР експеримент модифікували, додавши етап генерування

водню під час перемішування магнітною мішалкою. Таким чином дослідили

комбінацію двох чинників – перемішування середовища, що моделює рух

конденсату всередині труби під впливом потоку газу, та барботування воднем

– на ЕХ характеристики сталі у водному розчині, який моделює конденсат
