111
очікувати значного ефекту впливу молекулярного водню на ЕХ процеси і

наводнювання металу з боку внутрішньої поверхні труби.

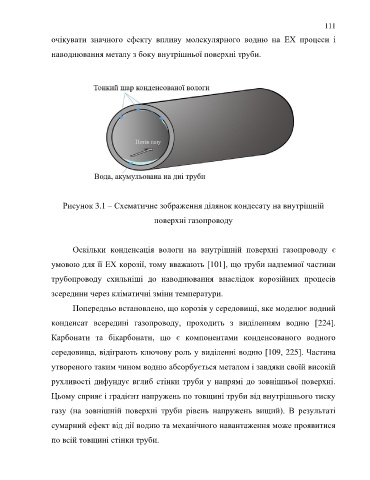

Рисунок 3.1 – Схематичне зображення ділянок кондесату на внутрішній

поверхні газопроводу

Оскільки конденсація вологи на внутрішній поверхні газопроводу є

умовою для її ЕХ корозії, тому вважають [101], що труби надземної частини
трубопроводу схильніші до наводнювання внаслідок корозійних процесів

зсередини через кліматичні зміни температури.

Попередньо встановлено, що корозія у середовищі, яке моделює водний

конденсат всередині газопроводу, проходить з виділенням водню [224].

Карбонати та бікарбонати, що є компонентами конденсованого водного

середовища, відіграють ключову роль у виділенні водню [109, 225]. Частина

утвореного таким чином водню абсорбується металом і завдяки своїй високій

рухливості дифундує вглиб стінки труби у напрямі до зовнішньої поверхні.

Цьому сприяє і градієнт напружень по товщині труби від внутрішнього тиску

газу (на зовнішній поверхні труби рівень напружень вищий). В результаті

сумарний ефект від дії водню та механічного навантаження може проявитися

по всій товщині стінки труби.
