104
а
б

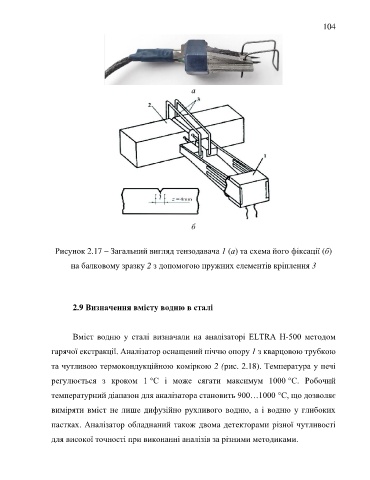

Рисунок 2.17 – Загальний вигляд тензодавача 1 (а) та схема його фіксації (б)
на балковому зразку 2 з допомогою пружних елементів кріплення 3
2.9 Визначення вмісту водню в сталі
Вміст водню у сталі визначали на аналізаторі ELTRA H-500 методом
гарячої екстракції. Аналізатор оснащений піччю опору 1 з кварцовою трубкою
та чутливою термокондукційною коміркою 2 (рис. 2.18). Температура у печі
регулюється з кроком 1 °C і може сягати максимум 1000 °C. Робочий
температурний діапазон для аналізатора становить 900…1000 °C, що дозволяє
виміряти вміст не лише дифузійно рухливого водню, а і водню у глибоких
пастках. Аналізатор обладнаний також двома детекторами різної чутливості
для високої точності при виконанні аналізів за різними методиками.
