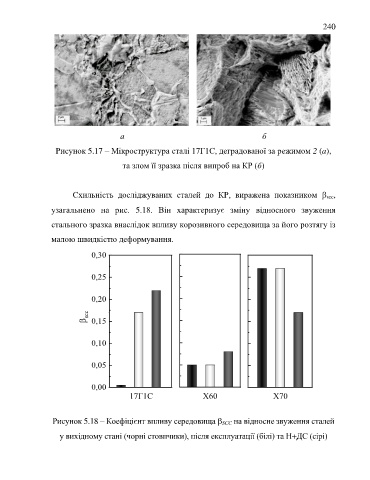

Рисунок 5.17 – Мікроструктура сталі 17Г1С, деградованої за режимом 2 (a),

та злом її зразка після випроб на КР (б)

Схильність досліджуваних сталей до КР, виражена показником  scc,
узагальнено на рис. 5.18. Він характеризує зміну відносного звуження

стального зразка внаслідок впливу корозивного середовища за його розтягу із

малою швидкістю деформування.

0,30 0,30 0,30

0,25 0,25 0,25

0,20 0,20 0,20

 scc 0,15 l(y) SCC 0,15 l(y) SCC 0,15

0,10 0,10 0,10

0,05 0,05 0,05

0,00 0,00 0,00

17Г1С Х60 Х70

Рисунок 5.18 – Коефіцієнт впливу середовища  SCC на відносне звуження сталей

у вихідному стані (чорні стовпчики), після експлуатації (білі) та Н+ДС (сірі)
