Page 245 - Дисертація ГРЕДІЛЬ_ФМІ

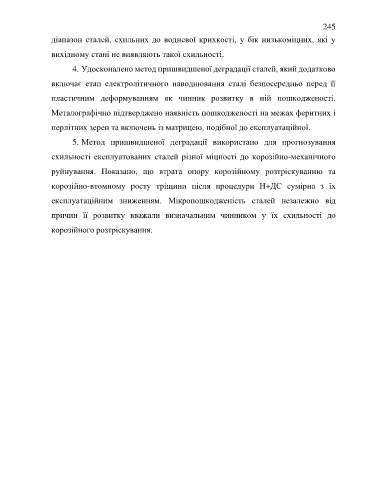

245
діапазон сталей, схильних до водневої крихкості, у бік низькоміцних, які у

вихідному стані не виявляють такої схильності.

4. Удосконалено метод пришвидшеної деградації сталей, який додатково

включає етап електролітичного наводнювання сталі безпосередньо перед її

пластичним деформуванням як чинник розвитку в ній пошкодженості.

Металографічно підтверджено наявність пошкодженості на межах феритних і

перлітних зерен та включень із матрицею, подібної до експлуатаційної.
5. Метод пришвидшеної деградації використано для прогнозування

схильності експлуатованих сталей різної міцності до корозійно-механічного

руйнування. Показано, що втрата опору корозійному розтріскуванню та

корозійно-втомному росту тріщини після процедури Н+ДС сумірна з їх
експлуатаційним зниженням. Мікропошкодженість сталей незалежно від

причин її розвитку вважали визначальним чинником у їх схильності до

корозійного розтріскування.
