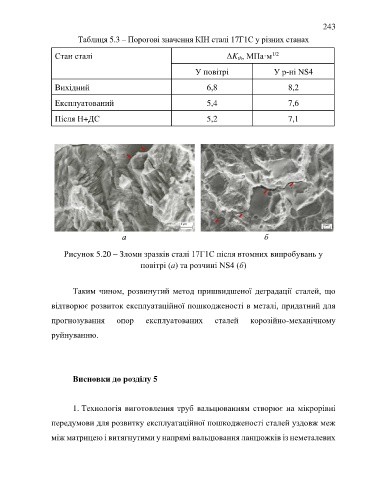

Page 243 - Дисертація ГРЕДІЛЬ_ФМІ

243

Таблиця 5.3 – Порогові значення КІН сталі 17Г1С у різних станах

1/2
Стан сталі ΔK th, MПa·м
У повітрі У р-ні NS4

Вихідний 6,8 8,2

Експлуатований 5,4 7,6

Після Н+ДС 5,2 7,1

а б

Рисунок 5.20 – Зломи зразків сталі 17Г1С після втомних випробувань у

повітрі (a) та розчині NS4 (б)

Таким чином, розвинутий метод пришвидшеної деградації сталей, що

відтворює розвиток експлуатаційної пошкодженості в металі, придатний для

прогнозування опор експлуатованих сталей корозійно-механічному

руйнуванню.

Висновки до розділу 5

1. Технологія виготовлення труб вальцюванням створює на мікрорівні

передумови для розвитку експлуатаційної пошкодженості сталей уздовж меж

між матрицею і витягнутими у напрямі вальцювання ланцюжків із неметалевих
