Page 242 - Дисертація ГРЕДІЛЬ_ФМІ

242
різні: для низькоміцної сталі 17Г1С це створення високого тиску у

мікропорожнинах рекомбінованим воднем, а для найміцнішої Х70 – водневе

розтріскування.

Розроблений метод ефективний також для прогнозування корозійно-
втомного руйнування. Показано (рис. 5.19), що порогові значення КІН для

лабораторно деградованих сталей різної міцності є нижчі порівняно з вихідним

станом та близькі до значень для експлуатованих сталей.

9

8
DK th , МПа м 1/2 7

6

5

4

17Г1С X60 X70

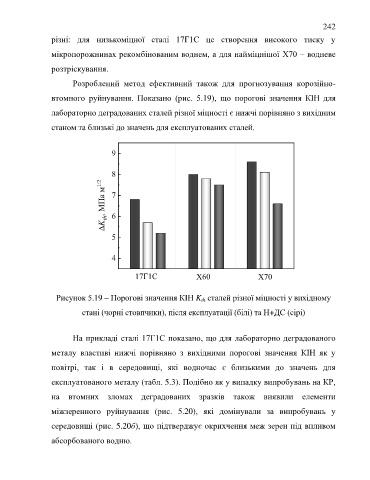

Рисунок 5.19 – Порогові значення КІН K th сталей різної міцності у вихідному

стані (чорні стовпчики), після експлуатації (білі) та Н+ДС (сірі)

На прикладі сталі 17Г1С показано, що для лабораторно деградованого

металу властиві нижчі порівняно з вихідними порогові значення КІН як у

повітрі, так і в середовищі, які водночас є близькими до значень для

експлуатованого металу (табл. 5.3). Подібно як у випадку випробувань на КР,

на втомних зломах деградованих зразків також виявили елементи

міжзеренного руйнування (рис. 5.20), які домінували за випробувань у

середовищі (рис. 5.20б), що підтверджує окрихчення меж зерен під впливом

абсорбованого водню.
